一、電加熱器的設計計算，一般按以下三步進行：
    1. 計算從初始溫度在規定的時間內加熱至設定溫度的所需要的功率；
    2. 計算維持介質溫度不變的前提下，實際所需要的維持溫度的功率；
    3. 根據以上兩種計算結果，選擇加熱器的型號和數量。總功率取以上二種功率的最大值并考慮1.2系數。
公式：
    1.初始加熱所需要的功率
            KW＝(C1M1△T+C2M2△T)÷864/P+P/2
           式中：C1C2分別為容器和介質的比熱(kcal/kg℃)
                    M1M2分別為容器和介質的質量
                   △T為所需溫度和初始溫度之差(℃)
                   H為初始溫度加熱至設定溫度所需要的時間 (h)
                   P最終溫度下容器的熱散量
    2.維持介質溫度所需要的功率
            KW＝C2M3△T/864+P
      式中：M3每小時所增加的介質 kg/h

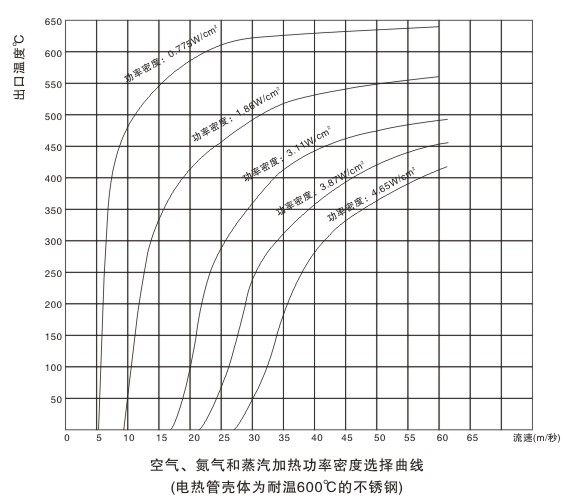

二、性能曲線
      下面是一些在電加熱計算中經常要用到的性能曲線，對我們的設計是很有幫助的。

三、電加熱器設計計算舉例：
    有一只開口的容器，尺寸為寬50mm，長1200mm，高為600mm,容器重量150kg。內裝500mm高度的水，容器周?chē)加?0mm的保溫層，材料為硅酸鹽。水需3小時內從15℃加熱至70℃，然后從容器中抽取20kg/h的70℃的水，并加入同樣重量的水。需要多大的功率才能滿足所要溫度。

技術數據：
    1.水的比重：1000kg /m3
    2.水的比熱：1kcal/kg℃
    3.鋼的比熱：0.12kcal/kg℃
    4.水在70℃時的表面損失4000W/m2
    5.保溫層損失(在70℃時)32W/m2
    6.容器的面積：0.6m2
    7.保溫層的面積：2.52m2

初始加熱所需要的功率：
    容器內水的加熱：C1M1△T＝1×(0.5×1.2×0.5×1000)×(70-15)=16500kcal
    容器自身的加熱：C2M2△T＝0.12×150×(70-15)=990kcal
    平均水表面熱損失：0.6m2×4000W/m2×3h×1/2×864/1000=3110.4kcal
    平均保溫層熱損失：2.52m2×32W/m2×3h×1/2×864/1000=104.5kcal
    (考慮20%的富裕量)
    初始加熱需要的能量為：(16500+990+3110.4+104.5)×1.2=70258.8kcal/kg℃
    初始加熱功率為：70258.8÷864÷3=27.1kw

工作時需要的功率
    加熱補充的水所需要的熱量：20kg/H×(70-15)×1kcal/kg℃＝1100kcal
    水表面熱損失：0.6m2×4000W/m2×1h×864÷1000=2073.6kcal
    保溫層熱損失：2.52m2×32W/m2×1h×864/1000=6967 kcal
    (考慮20%的富裕量)
    工作加熱的能量為：(1100+2073.6+69.6)×1.2＝6486.54 kcal
    工作加熱的功率為：6486.54÷864÷1＝7.5kw
    初始加熱的功率大于工作時需要的功率，加熱器選擇的功率至少要27.1kw。
    最終選取的加熱器功率為35kw。

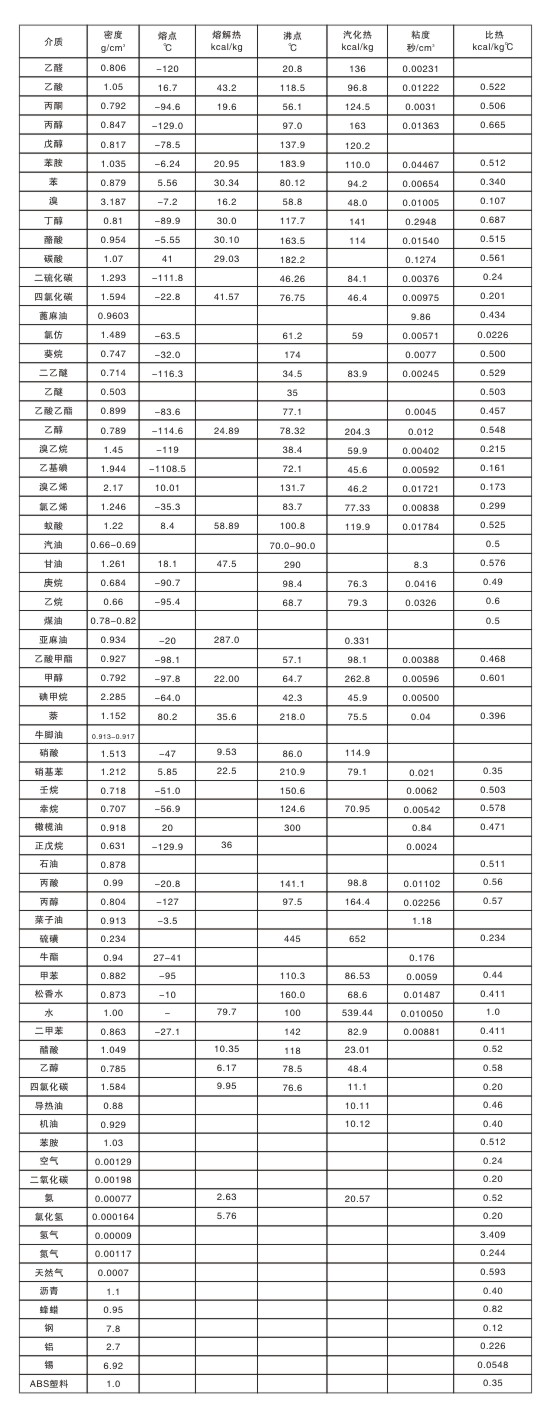

常用材料的性能
